Com-Tech жесткие линии

COM-TECH — ведущая итальянская компания, занимающаяся проектированием и разработкой высокотехнологичных пассивных ВЧ-компонентов. Сфера деятельности охватывает все диапазоны частот в области вещания: МВ, ДМВ, ФМ: Цифровое (DVB-T/Т2, ATSC, ISDB-T) и аналоговое вещательное телевидение Цифровое (DAB, T-DMB) и аналоговое (FM) радиовещание Область промышленности, науки и медицины охватывает диапазон частот 50–2500 МГц.

Ассортимент продукции COM-TECH включает четыре основных семейства продуктов:

ФИЛЬТРЫ: Выходные полосовые фильтры для вещательных ТВ и радиопередатчиков

СУММАТОРЫ: Устройства сложения каналов для ТВ и радиостанций

ВЧ КОМПОНЕНТЫ: ВЧ компоненты для вещательных станций. (жесткие линии, коннекторы, патч-панели, угловые соединители, обжимные фланцы, иннеры, направленные ответвители, нагрузки…)

ISM: Пассивные радиочастотные компоненты для промышленных, научных и медицинских сфер бизнеса.

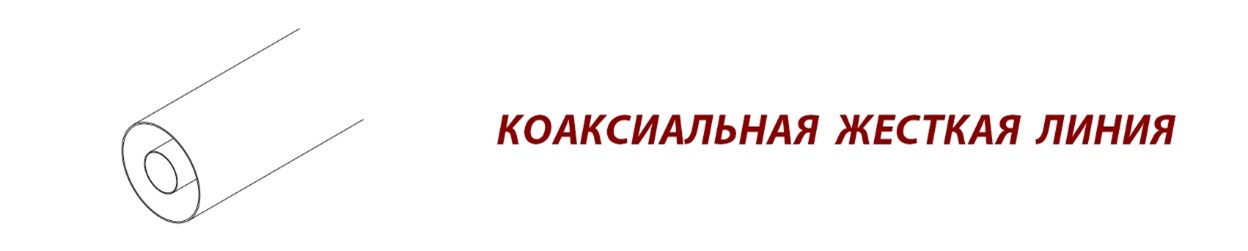

Коаксиальная жесткая линия, представляет собой жесткий коаксиальный волновод, сопротивлением 50 Ом. Внешний проводник выполнен из алюминия высокой проводимости, внутренний - из меди (по запросу доступны оба проводника из меди). Основные типоразмеры: 7/8”, 1-5/8”, 3-1/8”, 4-1/2”, 6-1/8”. Коаксиальная линия поставляется в отрезках 2 или 4 метра. Примеры артикулов для заказа: D-RL23O, D-RL23I, D-RL39O, D-RL39I, D-RL77O, D-RL77I, D-RL103O, D-RL103I, D-RL152O, D-RL152I, WX39D, WX-77D

Подробные данные в каталоге производителя.

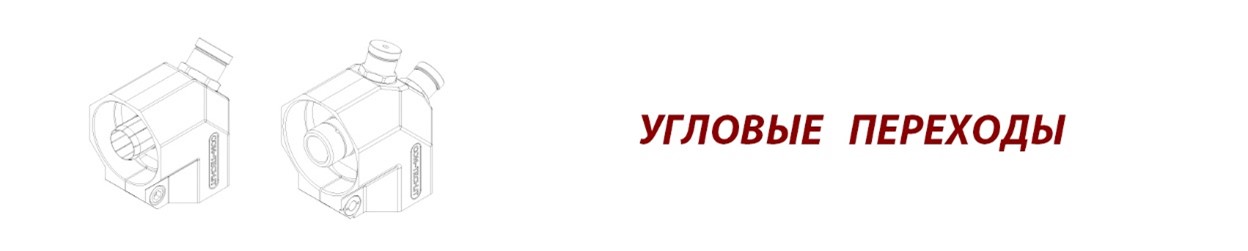

Модульное угловое соединение 90°, обеспечивает широкий выбор соединителей как по размеру 7/8”, 1-5/8”, 3-1/8”, 4-1/2”, 6-1/8”, так и по типу (Розетка, Вилка, Фланец) с обеих сторон, что позволяет создавать изгибы под углом 90° с максимальной универсальностью. Доступен винт Fine Match (съемный по запросу). Примеры некоторых артикулов для заказа: D-EC23I, D-EC39L, D-EC77O, D-EC103R, D-EC152W.

Подробные данные в каталоге производителя.

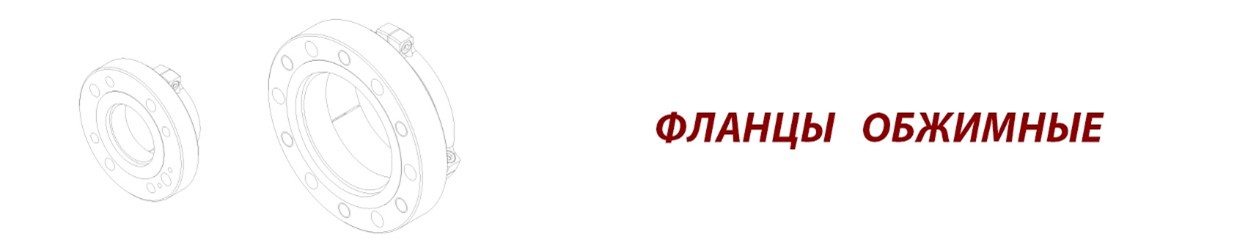

Обжимной фланец можно легко прикрепить к жесткой коаксиальной линии и обеспечить фланцевые соединения к другим компонентам цепи. Фланцы COM-TECH имеют дополнительную резьбу, которая упрощает винтовое соединение с другими фланцами без гаек. Примеры некоторых артикулов для заказа: D-CF23H, D-CF103Q, D-CF39K, D-CF77N D-IC152V.

Подробные данные в каталоге производителя.

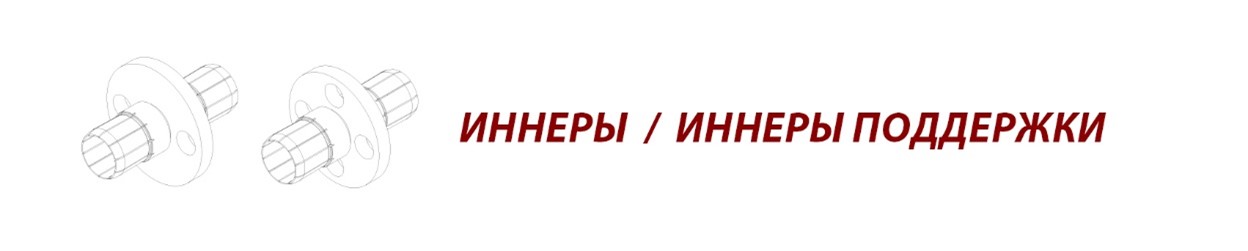

Иннеры необходимы для соединения внутренних проводников двух фланцевых соединений. Комплект включает гайки и болты для соответствующих фланцев.

Иннеры поддержки необходимы для поддержки внутреннего проводника на длинных участках жесткой линии и устанавливаются в разрезе внутреннего проводника на заданной длине.

Примеры некоторых артикулов для заказа: D-IS39J, D-IC39K, D-IC77N, D-IS77M, D-IC103Q


Прямое обжимное соединение с вилками на обеих сторонах. Позволяет соединить две секции жесткой линии, две розетки или розетку с секцией жесткой линии. Примеры некоторых артикулов для заказа: D-JC23I, D-JC39L, D-JC77O, D-EC103R, D-SC150.

Подробные данные в каталоге производителя.

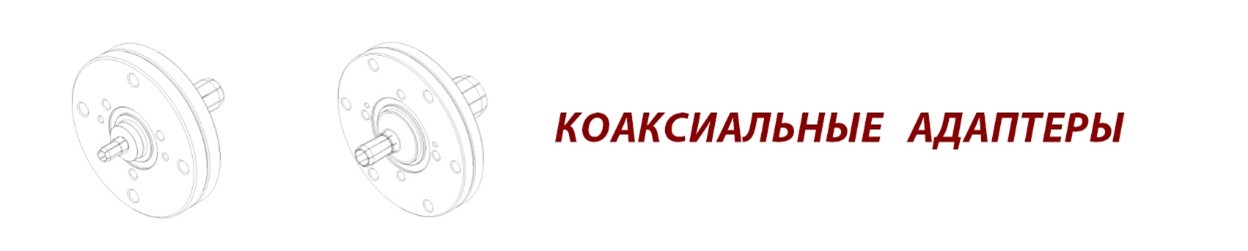

Позволяет соединить два фланца разных размеров, обеспечивая внутреннее и внешнее соединение. Включает набор винтов для обоих фланцевых соединений. По запросу доступны адаптеры для присоединения разных типоразмеров фланцев, розеток, жестких линий, а также адаптеры для прецизионных измерений. Примеры некоторых артикулов для заказа: D-STHK, D-STKN, D-PC64J, D-PC64J, D-PC100M, D-PC100O, D-PC130P, WX39D, WX-77D.

Подробные данные в каталоге производителя.

Каталог жесткая линия 7/8” Com-tech

Каталог жесткая линия 1-5/8” Com-tech

Каталог жесткая линия 3-1/8” Com-tech

Каталог жесткая линия 4-1/2” Com-tech

Каталог жесткая линия 6-1/8” Com-tech

Каталог измерительные адаптеры Com-tech

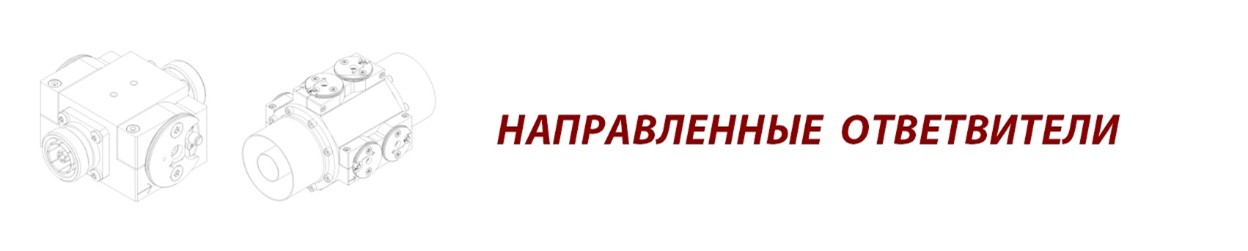

Направленные ответвители позволяют контролировать и измерять прямую и отраженную мощности сигнала, оценивать состояние передающего тракта в целом. Могут оснащаться одним или несколькими датчиками, точно настроенными на заданный коэффициент измерения (ответвления сигнала). Accuprobe инновационная запатентованная компанией COM-TECH технология направленного ответвителя с уравновешенной характеристикой, обеспечивающая очень точную и плоскую коррекцию уровня связи во всем рабочем диапазоне (типичная неравномерность: ±0,05 дБ). Доступен широкий ряд присоединительных типоразмеров. Примеры некоторых артикулов для заказа: DC2A23, DC3A39, D-PC64J, DC4A23, DC3A77, DC3A103, D-PC100M.

Подробные данные в каталоге производителя.

Каталог направленные ответвители Com-tech


Патч-панели предназначены для ручного переключения в коаксиальных трактах. Широкий частотный диапазон, плавающие контакты блокировки, минимальные потери и помехи. Возможность установки в RACK стойку 19", различная конфигурация по количеству портов их типоразмеров и коммутационных перемычек.

Примеры некоторых артикулов для заказа: TP3F39C, TP3F77C, TP4F77C, TP3F120C.

Подробные данные в каталоге производителя.

Каталог патч-панели Com-tech
